Jeden z najczęstszych scenariuszy, z jakimi trafiają do nas rowery Specialized Levo, Kenevo, Decathlon, Bulls czy innych marek z napędem Brose, wygląda następująco: pasek wewnętrzny silnika pęka podczas jazdy, rowerzysta wraca do domu i… od tej chwili silnik przestaje wspomagać.

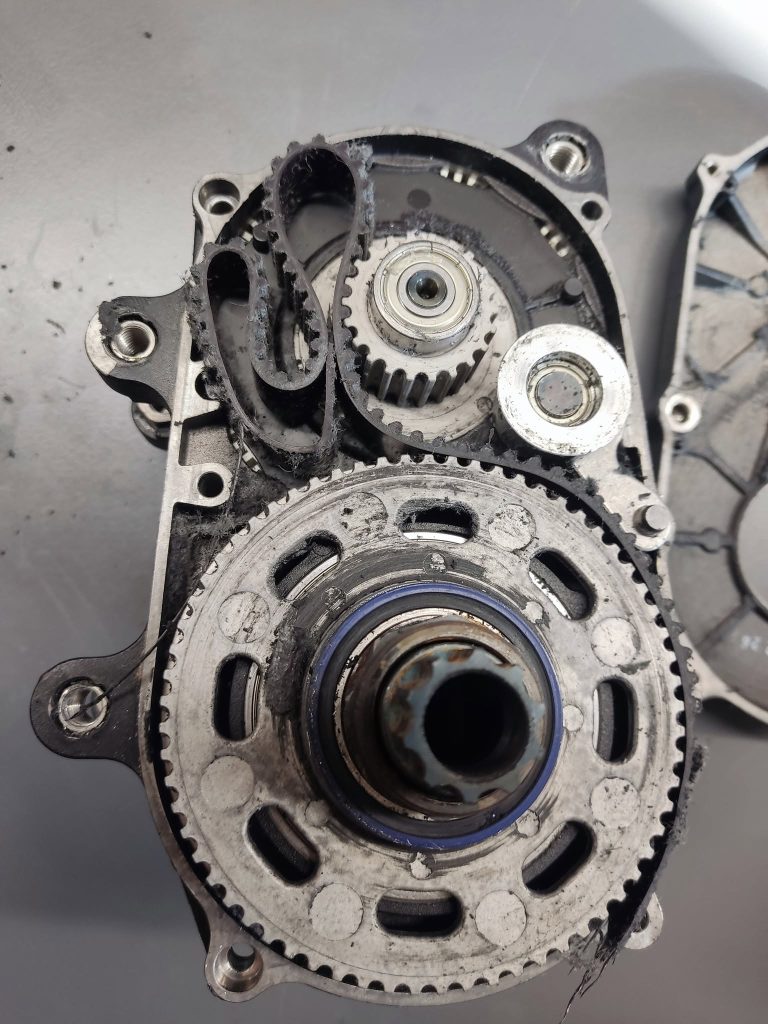

Cofanie roweru może być niemożliwe z powodu zablokowania koła pasowego przez fragmenty pękniętego paska. Nagłe zerwanie paska może również doprowadzić do uszkodzenia sprzęgieł jednokierunkowych. Przyczyną takiego zachowania może być zarówno usterka mechaniczna, jak i elektroniczna.
W tym artykule wyjaśniamy, co dokładnie może dziać się wewnątrz silnika Brose po zerwaniu paska – krok po kroku, od momentu awarii aż do potencjalnego uszkodzenia elektroniki na płycie głównej (PCB).
Czym jest pasek wewnętrzny w silniku Brose?
Silniki Brose Drive (S, S Mag, TF, T, C) należą do grupy napędów wyposażonych w wewnętrzny pasek zębaty. Pasek ten przenosi moment obrotowy z wirnika elektrycznego na wał korbowy. To właśnie dzięki niemu silniki te pracują wyjątkowo cicho – w przeciwieństwie do napędów wykorzystujących przekładnie zębate. Pasek jest elementem eksploatacyjnym i w zależności od sposobu użytkowania wymaga wymiany co około 8–10 tys. km. Niestety, gdy pęknie podczas jazdy, skutki mogą być znacznie poważniejsze niż sama utrata wspomagania.
Łańcuch uszkodzeń po zerwaniu paska – co może dziać się w środku?
1. Nagła utrata obciążenia i przekroczenie prędkości obrotowej
W chwili zerwania paska wirnik silnika nagle traci całe obciążenie mechaniczne. Sterownik nadal podaje prąd, dlatego wirnik – pozbawiony oporu – przez krótką chwilę może obracać się z prędkością wielokrotnie przekraczającą wartości występujące podczas normalnej pracy.
2. Efekt prądnicy – napięcie wsteczne (back-EMF)
Szybko obracający się wirnik z magnesami trwałymi działa jak generator. W uzwojeniach stojana oraz na wyjściach fazowych sterownika indukowane jest napięcie. Im szybciej obraca się wirnik, tym wyższe jest to napięcie, które może wielokrotnie przekroczyć dopuszczalne parametry pracy komponentów elektronicznych silnika.
3. Przepięcie na szynie DC i uszkodzenie przetwornicy
Wygenerowane napięcie wsteczne trafia z powrotem przez stopień mocy na szynę prądu stałego (DC bus) układu sterującego. W skrajnych przypadkach może dojść do gwałtownego przepięcia, które może doprowadzić do uszkodzenia przetwornicy DC-DC zasilającej logikę sterującą płyty głównej.
4. Spalenie tranzystorów MOSFET
Jeżeli sterownik próbuje błyskawicznie wyłączyć zasilanie po wykryciu nieprawidłowości, wysokie przepięcie na szynie DC może obciążyć tranzystory MOSFET stopnia mocy. W skrajnych przypadkach może dojść do trwałego uszkodzenia co najmniej dwóch tranzystorów – po jednym z gałęzi wysokiej strony (high-side) i niskiej strony (low-side) mostka. Po ich spaleniu silnik nie jest w stanie prawidłowo pobierać ani przetwarzać energii.
5. Spalenie procesora głównego
W najgorszym przypadku skok napięcia może dotrzeć bezpośrednio do procesora głównego (MCU) zarządzającego pracą silnika, powodując jego nieodwracalne uszkodzenie. To właśnie dlatego silnik może całkowicie przestać reagować – nawet po podłączeniu naładowanego akumulatora.
Co warto zapamiętać?
- Wewnętrzny pasek silnika Brose jest elementem eksploatacyjnym i wymaga wymiany co około 8–10 tys. km.
- Zerwanie paska podczas jazdy przy wysokim poziomie wspomagania może spowodować uszkodzenie sprzęgieł lub elektroniki PCB.
- Ryzyko uszkodzenia elektroniki jest największe przy dużych prędkościach oraz wysokim poziomie wspomagania w chwili pęknięcia paska.
- Zaktualizowane oprogramowanie silnika do najnowszej wersji może znacząco ograniczyć to ryzyko.
- Pełna diagnostyka i ocena zakresu uszkodzeń wymagają specjalistycznego sprzętu serwisowego.
